Installation chauffe-eau en Île-de-Franceemplacement, fixation, raccordement

Première pose ou déplacement : ce qui diffère d’un simple échange

Quand on échange un appareil contre un autre au même endroit, l’eau et l’électricité sont déjà là. Une installation de chauffe-eau, c’est autre chose : rien n’arrive encore au mur, ou tout arrive au mauvais endroit.

Les cas qu’on rencontre : une salle d’eau créée dans une chambre ou un sous-sol, un local commercial livré sans eau chaude, une cuisine refaite où le ballon gêne, un chauffe-bain gaz supprimé au profit d’un chauffe-eau électrique. Dans chacun, quatre questions se posent dans le même ordre. Où le mettre, sur quoi le fixer, comment l’alimenter en courant, où envoyer l’eau du groupe de sécurité.

L’installateur répond à ces quatre questions sur place avant de parler de marque ou de capacité. Si l’appareil est seulement à changer sans bouger, la page remplacement de chauffe-eau correspond mieux à votre situation.

Où mettre l’appareil

Le bon emplacement est le plus proche des robinets qui servent le plus. Chaque mètre de tuyau entre le ballon et la douche, c’est de l’eau froide à tirer avant que la chaude arrive, et de la chaleur perdue dans le tube.

Il faut aussi de la place sous l’appareil. Le groupe de sécurité et le siphon se montent en dessous, et le capot doit pouvoir s’ouvrir pour sortir la résistance le jour où elle sera à changer. Un ballon coincé au ras d’un meuble se pose une fois et ne s’entretient jamais.

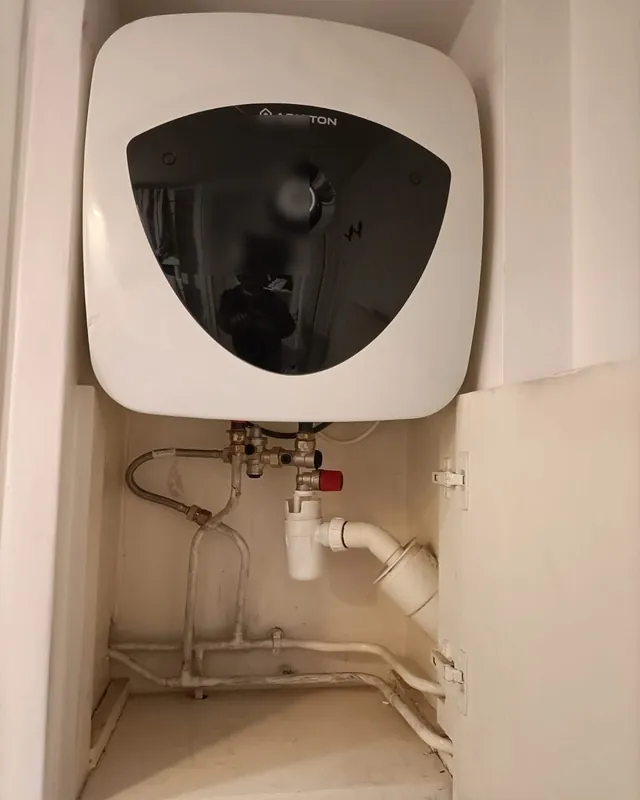

Les emplacements habituels : un placard technique, un cellier, le garage, le dessus des toilettes, un faux plafond de couloir pour un modèle horizontal. Pour un évier isolé ou un lave-mains de commerce, un petit chauffe-eau de 15 ou 30 litres se loge dans le meuble, au plus près du robinet.

Dans une salle de bains, la position par rapport à la douche et à la baignoire est réglementée. On la vérifie sur place avant de tracer. Et dans un local non chauffé, on protège les tuyaux du gel.

Le mur décide du modèle

On sonde le mur avant de choisir. Béton, parpaing, brique pleine : un vertical mural s’y accroche sans réserve, avec des chevilles et des tiges à la mesure de la charge. Carreau de plâtre, brique creuse, plaque sur ossature : le mur ne portera pas un gros volume.

Sur une cloison, on ajoute un trépied sous un vertical mural, et c’est le sol qui porte. Ou on passe à un modèle sur socle, posé par terre, qui ne demande rien au mur. C’est la règle pour un 300 litres. Le sol doit être plan et capable de recevoir la charge : sur un plancher bois ancien, on la répartit.

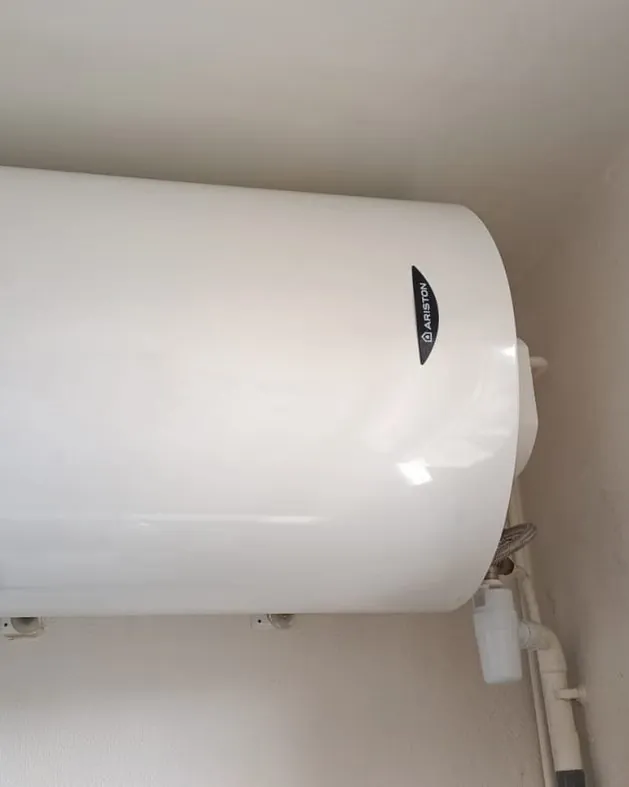

Quand la hauteur manque, l’horizontal se suspend sous le plafond, sur un mur porteur ou avec des consoles. Quand c’est la profondeur qui manque, le modèle plat tient dans une niche ou le long d’un couloir.

L’installateur pose le cumulus de niveau, avec un espace derrière les piquages pour visser les raccords sans contraindre les tubes.

L’alimentation électrique

Un chauffe-eau électrique ne se branche pas sur une prise. Il lui faut une ligne dédiée qui part du tableau, protégée par son propre disjoncteur et par un interrupteur différentiel, et qui arrive à côté de l’appareil dans un boîtier de raccordement. Le câble entre dans le capot par un presse-étoupe, la terre est reliée à la cuve.

Si vous avez un abonnement en heures creuses, la ligne passe par un contacteur jour/nuit installé dans le tableau. Il a trois positions : arrêt, automatique, marche forcée. En automatique, il lance la chauffe au signal du compteur.

Sur une première installation, cette ligne n’existe pas. On regarde s’il reste de la place dans le tableau, par où le câble peut passer (goulotte, faux plafond, gaine existante) et si l’abonnement supporte la puissance de l’appareil en plus du reste. Un tableau ancien sans différentiel est signalé sur le devis. Un appareil mal protégé finit sur la page chauffe-eau qui disjoncte.

L’arrivée d’eau froide, le groupe de sécurité et le siphon

On tire une arrivée d’eau froide jusqu’au piquage bleu, avec une vanne d’arrêt en amont. Sur le piquage, on visse le groupe de sécurité, taré à 7 bar. Aucune vanne ne doit se trouver entre le groupe et la cuve.

Pendant la chauffe, l’eau se dilate et le groupe en laisse partir un peu, goutte à goutte. Cette eau doit aller quelque part. Le siphon placé sous le groupe la recueille et l’envoie vers une évacuation d’eaux usées, avec une pente continue.

C’est le point qui bloque le plus souvent un projet. Dans un placard au milieu du logement, sans évacuation à proximité, il faut en créer une ou choisir un autre emplacement. Un tuyau qui se vide dans un seau ou dans un bidon, on en voit, et ça finit par déborder un jour de vacances.

On mesure aussi la pression du réseau. Autour de 3 bar, tout va bien. Au-dessus de 5 bar, on pose un réducteur de pression à l’entrée du logement ou avant le groupe. Le rôle de chaque organe est expliqué sur la page groupe de sécurité.

Le départ d’eau chaude

Le piquage rouge reçoit un raccord diélectrique, puis le tube qui part vers les robinets. Ce raccord isole électriquement le cuivre de l’acier de la cuve. Sans lui, le piquage se corrode et finit par suinter.

Le tube d’eau chaude est en cuivre, en multicouche ou en PER selon le reste du logement. On évite les flexibles tressés pour un raccordement définitif : ils vieillissent mal à 60 °C. Les tubes sont fixés par des colliers et isolés quand ils traversent une pièce froide.

Quand l’installation de ballon d’eau chaude dessert une salle de bains éloignée, on en parle avant. Soit on accepte quelques secondes d’attente au robinet, soit on rapproche l’appareil, soit on ajoute un petit chauffe-eau d’appoint près du point de puisage. Chaque solution a son coût et sa place, le devis les compare.

Mise en eau, mise en chauffe, contrôles

L’ordre compte. On remplit d’abord : vanne d’eau froide ouverte, un robinet d’eau chaude ouvert dans le logement, et on attend que l’eau sorte franchement, sans air. Seulement après, on met sous tension. Une résistance alimentée à sec est perdue.

On vérifie chaque raccord à la main et au papier absorbant, on manœuvre la molette du groupe pour voir l’eau partir dans le siphon, on règle le thermostat entre 55 et 60 °C. Au tableau, on teste le contacteur dans ses trois positions et on le laisse sur automatique.

Avant de partir, on vous montre trois choses : la vanne qui coupe l’eau du cumulus, le disjoncteur qui coupe son courant, et la molette du groupe à tourner une fois par mois. La suite relève de l’entretien du chauffe-eau, surtout avec l’eau calcaire d’Île-de-France.

Situations typiques selon le logement

Dans les studios et les deux-pièces des immeubles anciens, la place manque partout. On installe un horizontal au-dessus de la porte de la salle d’eau, ou un plat dans le couloir. Les murs y sont souvent en brique creuse ou en carreau de plâtre, et la question de la fixation passe avant celle de la capacité.

Dans les pavillons, le cumulus va au garage ou au sous-sol, en 200 ou 300 litres sur socle. Le tableau est proche, l’évacuation aussi. La difficulté vient de la distance jusqu’à la salle de bains de l’étage.

Dans un commerce, on installe un petit volume sous l’évier ou le bac, avec une ligne tirée depuis le tableau du local. Un salon de coiffure demande plus : plusieurs bacs qui tirent de l’eau chaude toute la journée vident vite un 50 litres.

Quand un ancien appareil au gaz est supprimé, il reste une arrivée de gaz à neutraliser et une ligne électrique à créer. La page chauffe-eau gaz traite ce cas.

Le devis d’installation

Un technicien du secteur est chez vous en 30 minutes, dans les départements 75, 77, 78, 91, 92, 93, 94 et 95, tous les jours, à toute heure. Pour une installation, il vient surtout voir : le mur, le tableau, l’évacuation, le trajet des tuyaux.

Le devis est gratuit et écrit. Il liste l’appareil (marque, capacité, format), la fixation, la ligne électrique si elle est à créer, le groupe de sécurité et son siphon, les raccords. On installe les appareils Atlantic, Thermor, Ariston, De Dietrich, Chaffoteaux, Sauter, Fleck, ELM Leblanc et Saunier Duval. Les travaux sont couverts 2 ans, pièces et main-d’œuvre, par une entreprise sous décennale et responsabilité civile professionnelle Allianz, en activité depuis 2019.

Vous payez par carte, par virement, en espèces, ou en 4 fois sans frais. Si le projet demande plusieurs passages (création de la ligne électrique, puis pose du ballon d’eau chaude), le devis les détaille un par un.
